智能微模块数据中心

发布于: 2018-02-08 10:01:46 文章来源: 西安有为信通软件科技有限公司 浏览量: 0

智能微模块数据中心

解决方案




一、市场定位

    智能微模块定位于机房面积 ≤ 300m2的中小数据机房,主要应用在银行区县网点、地市级政府机构,中小企业自用机房,教育、医疗等中小型数据中心场景。



    采用一体化集成方案,主要具备一体化集成、安全可靠、节省机房占地面积、节约能源、安装省时、省力、省心、架构兼容、部署快速灵活和监控完善等特点,是新一代智能微模块数据中心产品。



二、方案特点及市场竞争力

一体化集成

一体化集成机柜系统、供配电系统、制冷系统、机房管理系统、防雷接地系统、消防系统和综合布线系统,高集成设计,提供完整的解决方案。

一体化供配电系统,集成ATS/STS配电、UPS配电、空调配电和IT设备配电。



安全可靠

    支持通道级门禁(可选)和机柜级门禁(可选),避免无关人员进入,提高机房安全性。

集成消防系统(可选),提高机房安全性。

支持双路电源输入。

UPS均配置手动维修旁路,正常工作时手动维修旁路开关处于锁定状态,避免由于误操作引起电气事故。

模块化UPS,能可靠实现N+1冗余,提高系统的可靠性。

强电和弱电,光纤和网线均分开走线,减少电磁干扰。

空调电子膨胀阀自带备用电源模块,当整机掉电后,保证电子膨胀阀正常关闭防止压缩机被液击损坏。

空调PTC电加热具有自动复位和不可恢复双重保护功能。



节省机房占地面积和节约能源

无需专业机房,办公大楼房间改造即可。

可直接安装在楼宇水泥地面上,减少外配套工程。

    机房面积≤ 300m2。

支持通道级照明,节省电力能源。

供货周期短,快速安装,有效降低成本。



安装省时、省力、省心

无需架空地板,去工程化设计。

标准化,减少安装的时间和工作量。



架构兼容

支持T1环境。

模块化配电,支持柔性升级。



快速灵活部署

集成化设计支持主设备随办公点搬迁。

根据房间尺寸和单柜功耗,单排或双排可选,灵活部署,满足扩容要求。

适配企业WEB和内部业务,IT柜内灵活安装服务器、存储设备、网络设备。



完善的监控

可通过多种传感器,实现对机房内各功能模块的不间断监控。

监控系统支持WEB访问,轻松实现远程管理各功能模块。



制冷稳定

列间空调具有高效制冷、有效节能、高可靠性、宽工况、宽电源制式、高兼容性、智能监控和便于维护等特点。



三、微模块数据中心部署

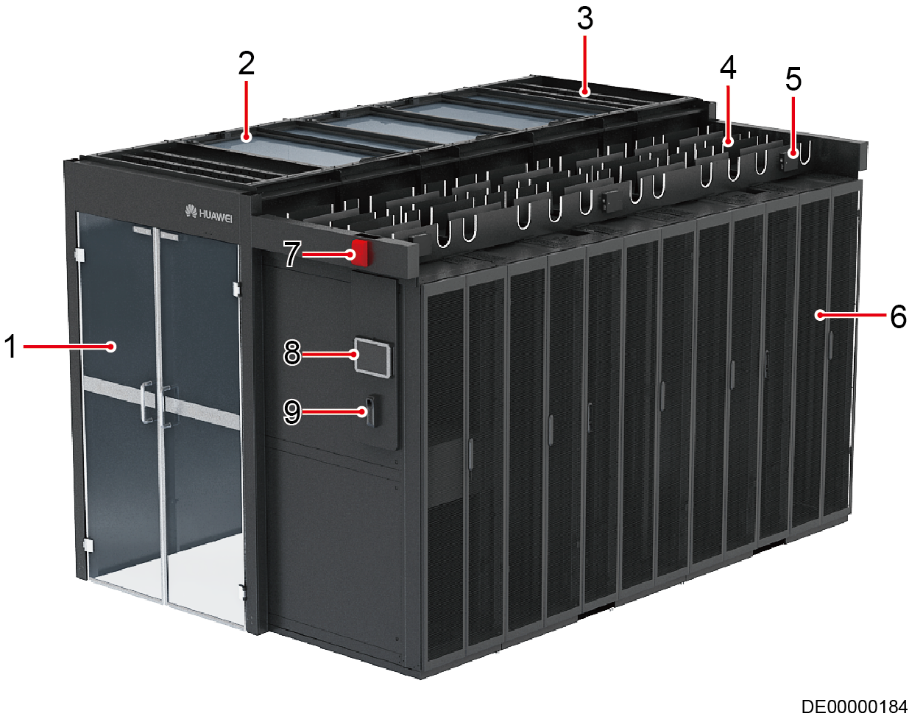

1、单排标准宽密封通道

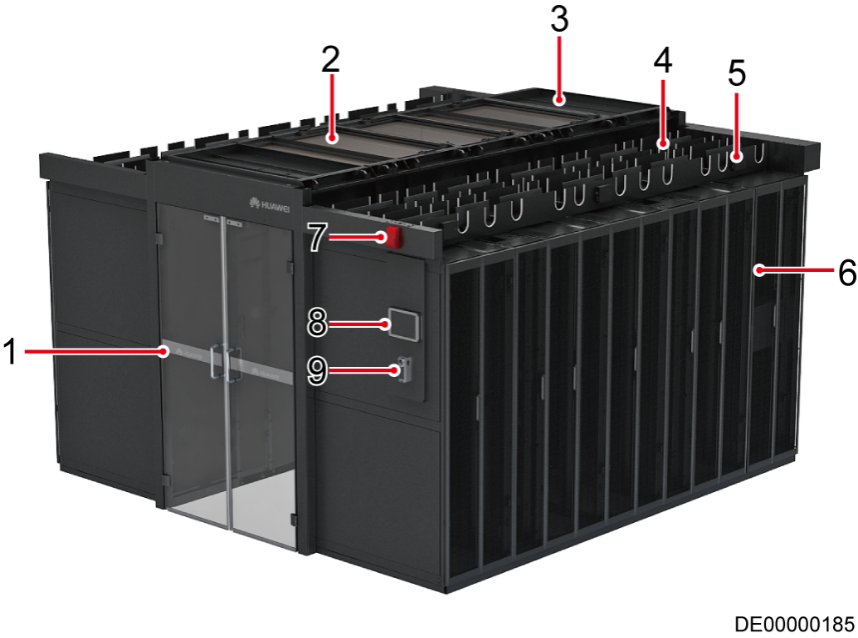

单排1200mm宽密封通道分为密封冷通道和密封热通道两种场景,通道包括IT柜、网络柜、配电柜(精密配电柜、一体化UPS柜或一体化配电柜统称为配电柜)、空调、电池柜、天窗、端门、走线槽等部件组成,以冷通道为例,密封通道组件如图所示。




(1)端门

(2)平顶/翻转天窗

(3)控制天窗

(4)走线槽

(5)智能ETH插座

(6)机柜

(7)声光告警器

(8)PAD

(9)门禁机





2、双排标准宽密封通道

双排1200mm宽密封通道分为密封冷通道和密封热通道两种场景,模块包括IT柜、网络柜、配电柜(精密配电柜、一体化UPS柜或一体化配电柜统称为配电柜)、空调、电池柜、天窗、端门、走线槽等部件组成,以冷通道为例,密封通道组件如图所示。




(1)端门

(2)平顶/翻转天窗

(3)控制天窗

(4)走线槽

(5)智能ETH插座

(6)机柜

(7)声光告警器

(8)PAD

(9)门禁机



3、供电系统

l  微模块智能供配电一体化,支持N+1系统配电或2N系统配电。

l  一体化供配电的配电支路有电流、电压、功耗、温度检测功能。

l  电池管理支持CIM(型号:CIM01C2)和BIM(型号:BIM01C3)

l  供配电系统支持铅酸电池起火自动关断。



精密配电柜具有以下特点:

模块化设计,易于扩容和备份。

综合能力强,兼顾低功率到高功率密度供电。

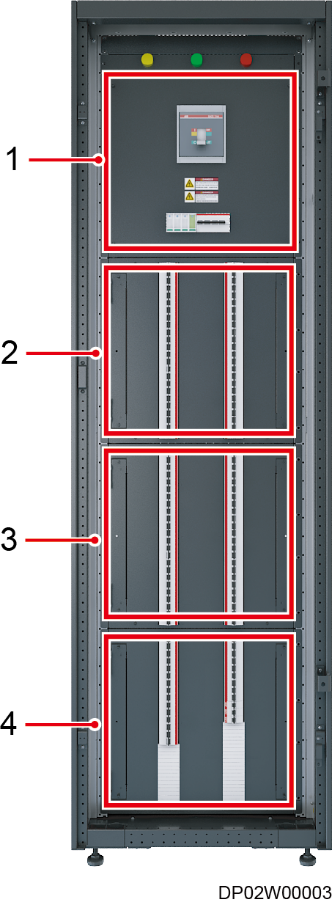

(1)输入模块

(2)输出模块1

(3)输出模块2

(4)输出模块3

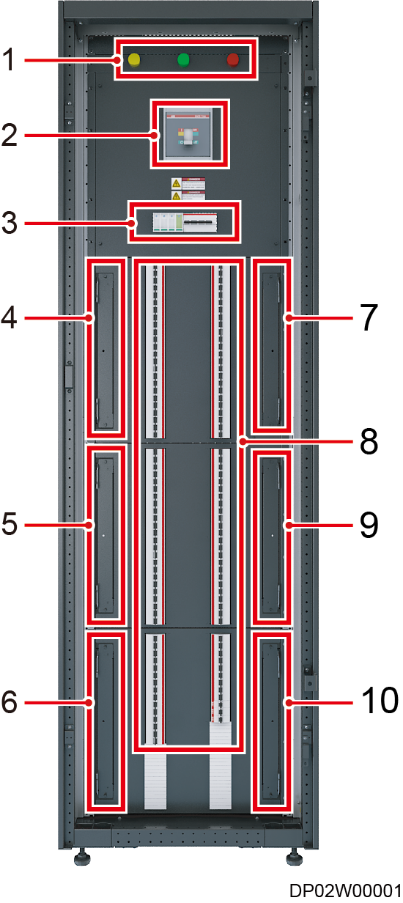

(1)指示灯

(2)MCCB输入空开

(3)防雷器和防雷空开

(4)检测板1

(5)检测板2

(6)检测板3

(7)检测板4

(8)MCB输出空开

(9)检测板5

(10)检测板6



4、制冷系统

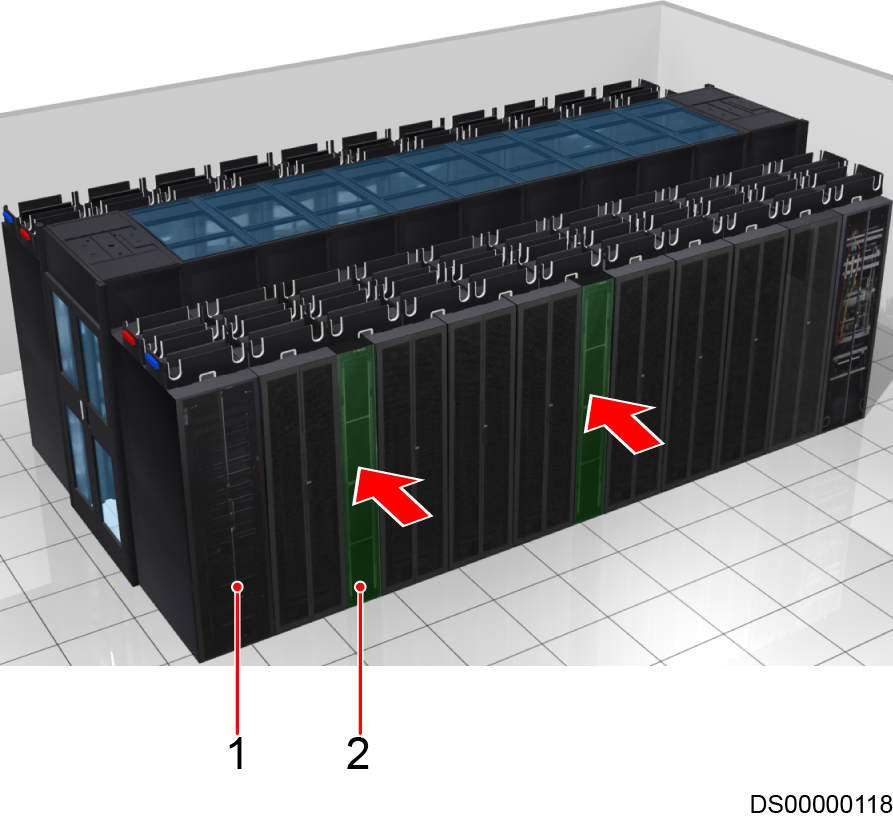

制冷系统采用风冷行级精密空调+密封通道的制冷方式:风冷行级精密空调和设备机柜共同组成密封通道,实现冷热空气隔离。

风冷行级精密空调具体工作原理:机组开启后,制冷系统内制冷剂的低压蒸汽被压缩机吸入并压缩为高压蒸汽后排至冷凝器。同时轴流风扇吸入的室外空气流经冷凝器,带走制冷剂放出的热量,使高压制冷剂蒸汽凝结为高压液体。高压液体经过过滤器、节流机构后喷入蒸发器,并在相应的低压下蒸发,吸取周围的热量。同时贯流风扇使空气不断进入蒸发器的翅片间进行热交换,并将放热后变冷的空气送向冷通道。如此室内空气不断循环流动,达到降低温度的目的。

行级空调靠近热源,送风距离大大缩短,从而减少了距离导致的气流压力损失、冷空气的泄漏损失,提高了冷量的利用效率。




(1)机房设备

(2)空调



5、管理系统

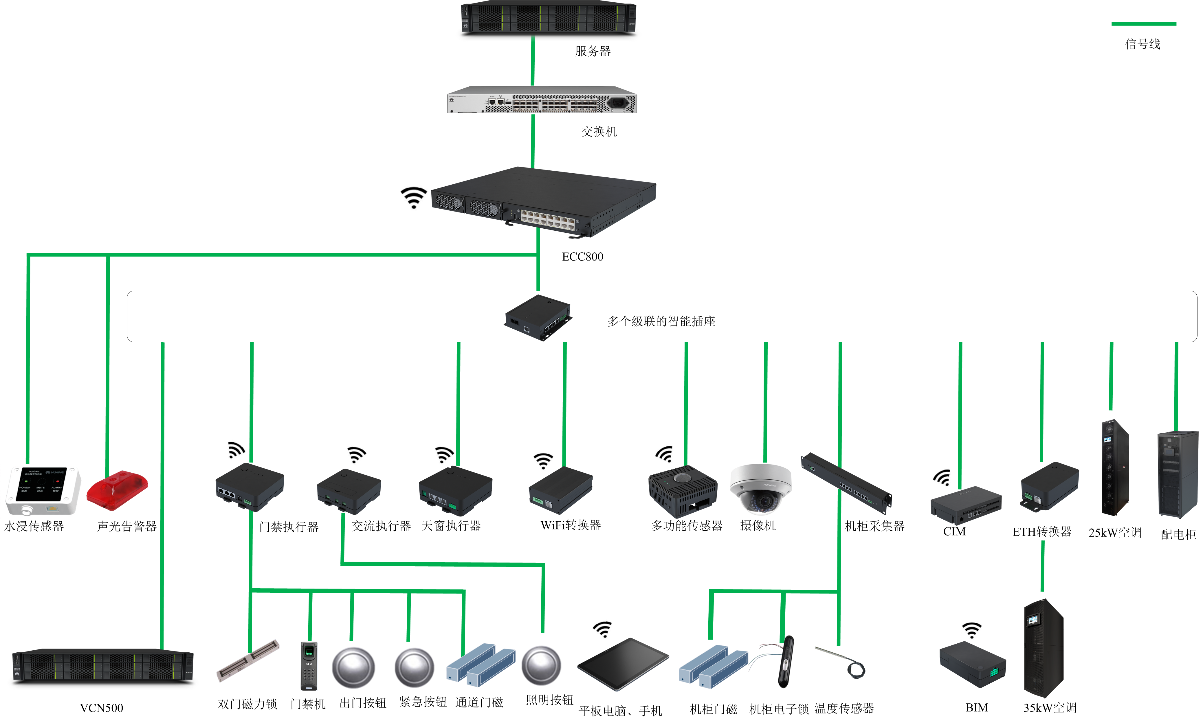

管理系统由管理软件和若干部件组成,共同实现智能微模块各环节、各基础设施的数据采集与管理。

提供微模块内部设备的实时状态、告警信息和配置信息进行管理,提供可视化界面,方便用户运维微模块内部设备。

通过柔性拓展的物理架构和模块化设计的思路,NetEco既能对单个智能微模块基础设施进行管理,也能对多个分地域的智能微模块基础设施进行集中统一管理。




6、照明系统

照明系统由交流执行器和通道级照明灯组成,可根据现场实际需求进行选配。

通道照明采用LED灯,安装在通道的两侧顶部。



7、防雷接地系统

接地方案一:S型(星形)接地方案

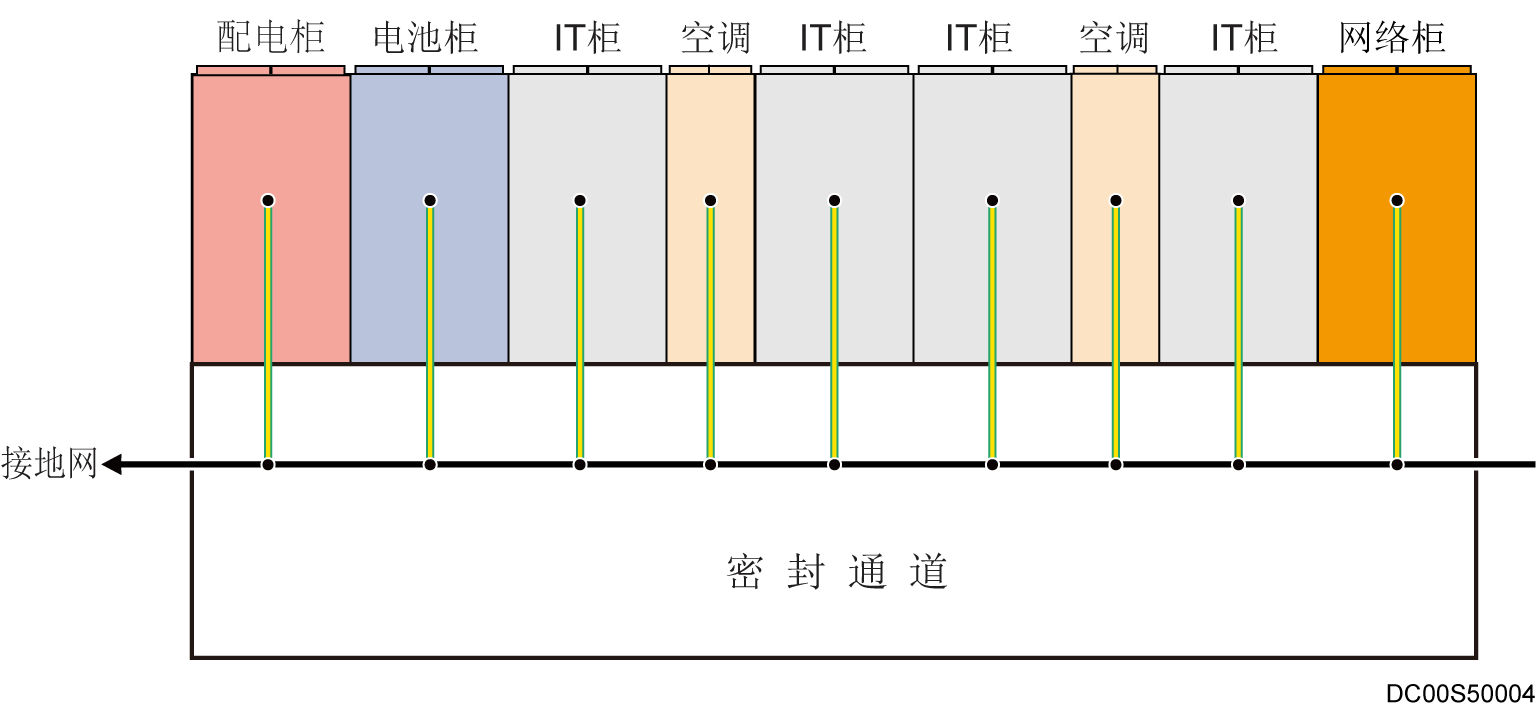

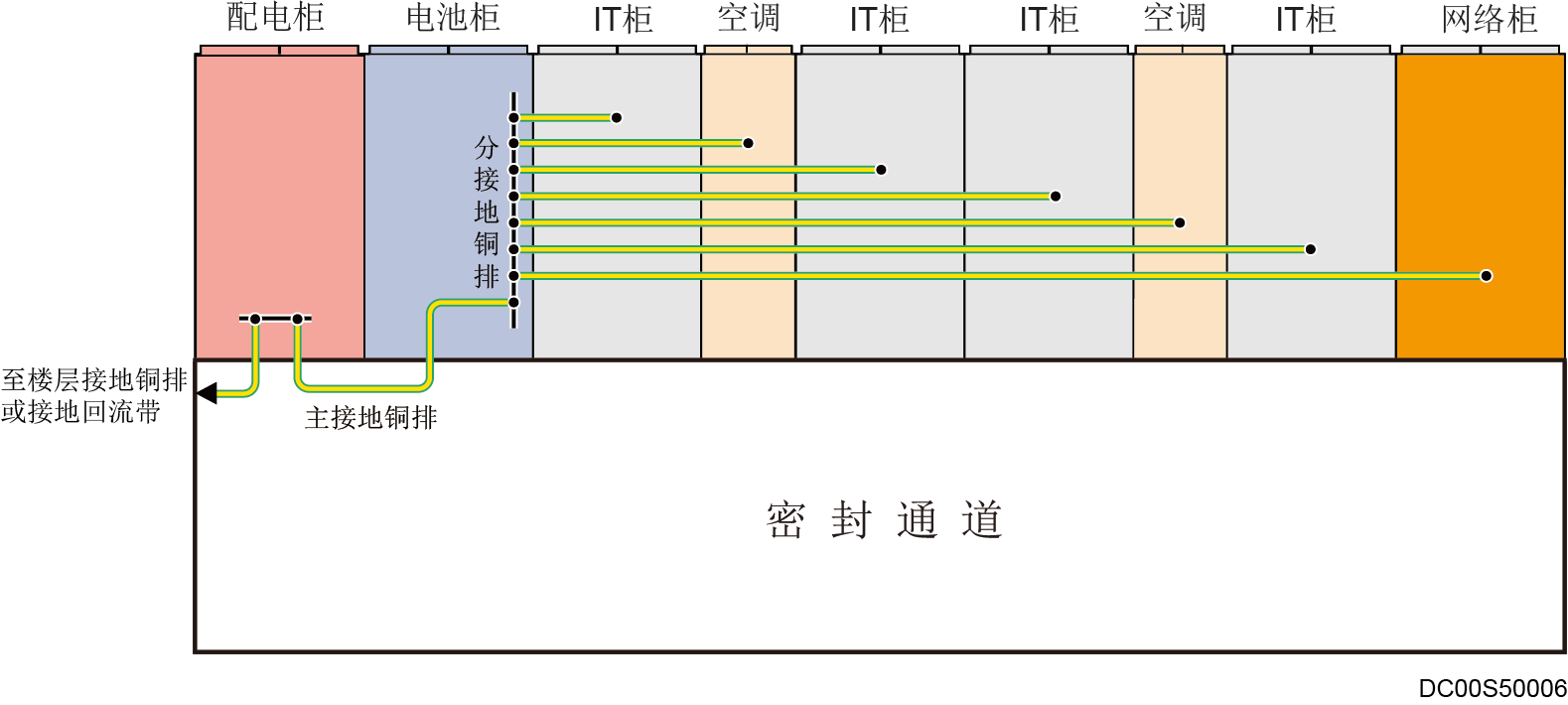

单排机柜等电位连接

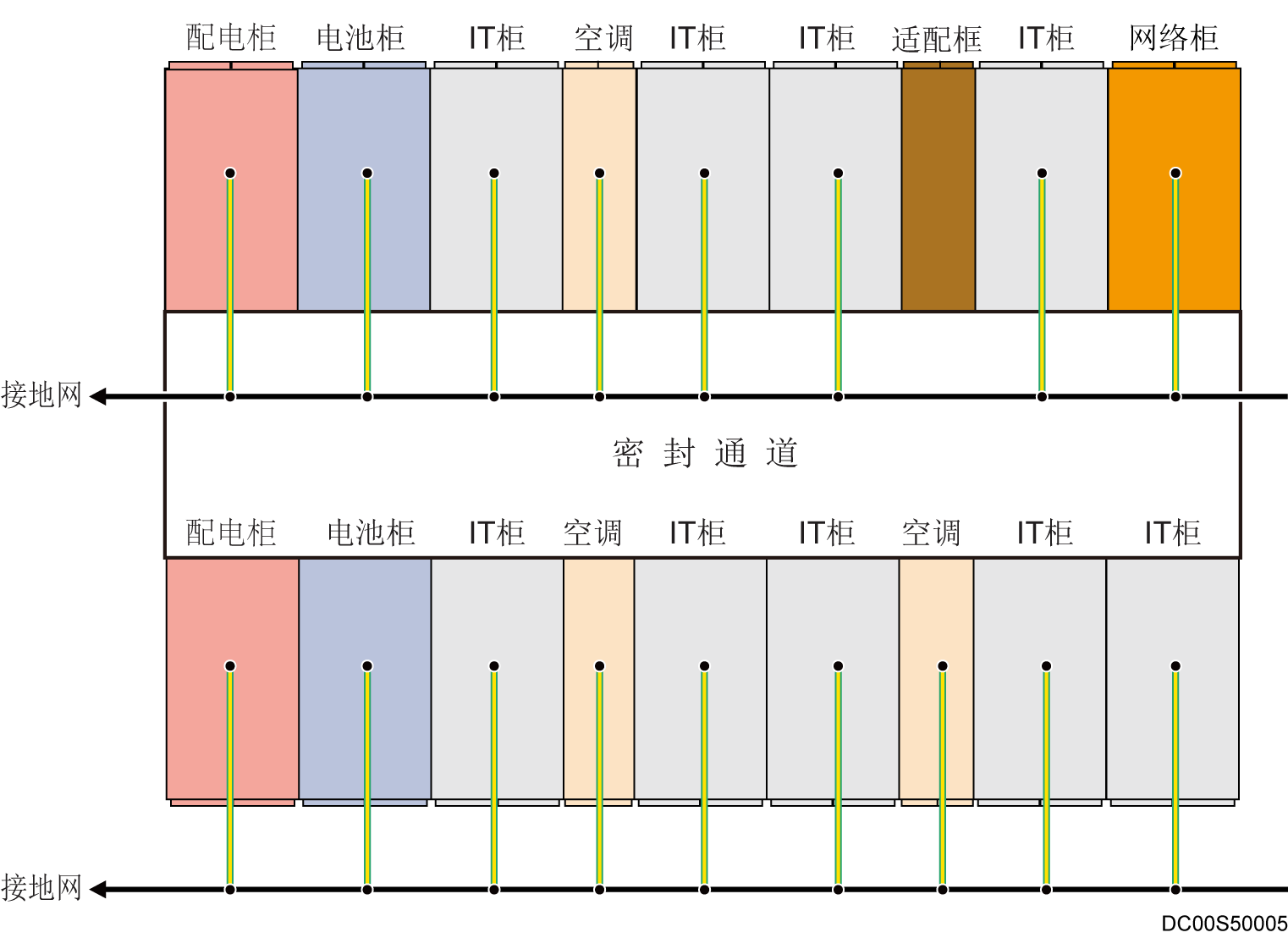

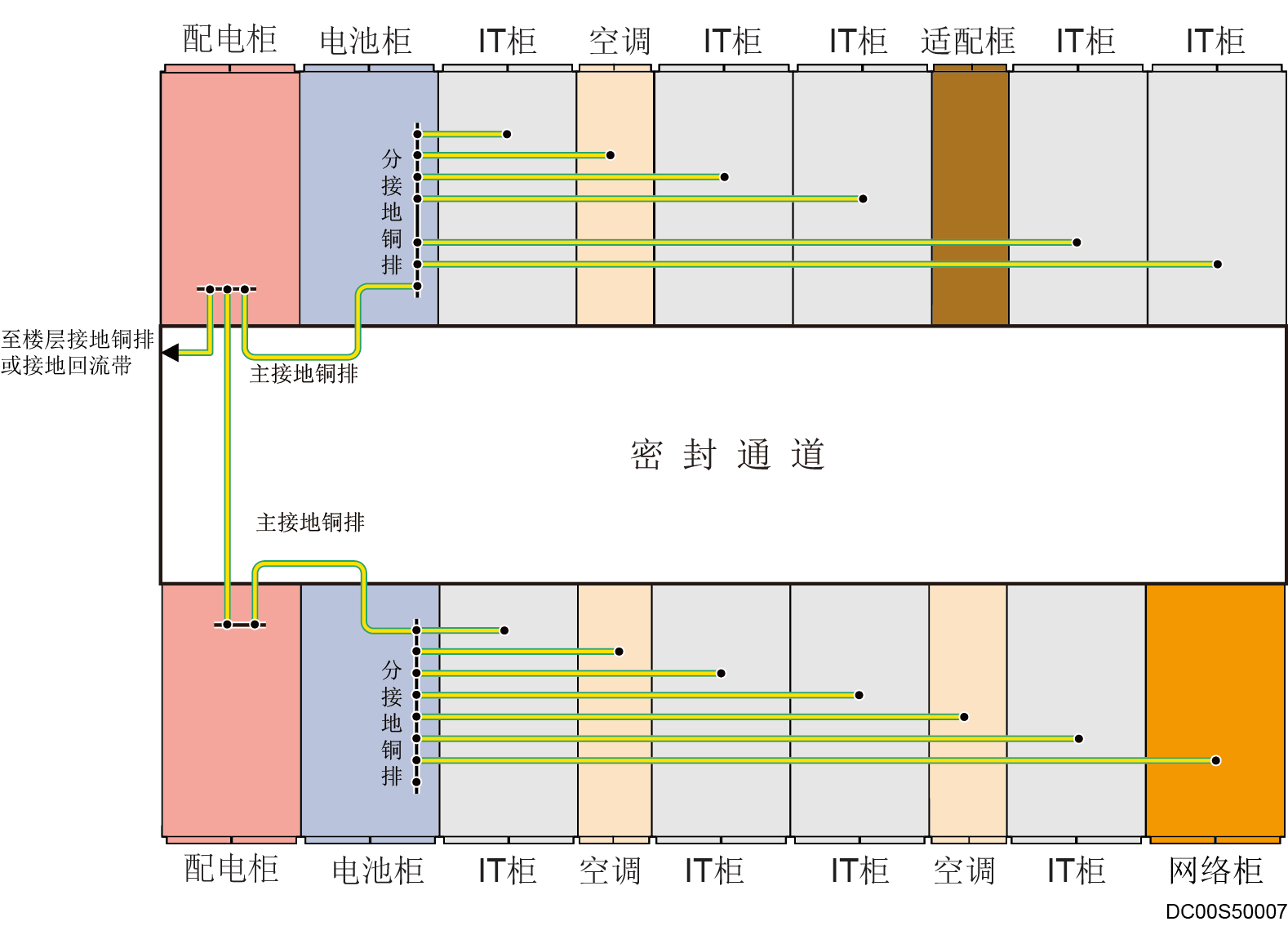

双排机柜等电位连接(二个分接地铜排)



接地方案二:M型(网格)接地方案




接地方案单排接地方案图






接地方案双排接地方案图



8、综合布线系统

智能微模块的综合布线系统主要包含布线装置和成套线缆。



走线槽

支持在机柜顶部安装走线槽,实现线缆的有序管理。走线槽分为信号线和电源线走线槽,分别用于信号线和电源线走线。

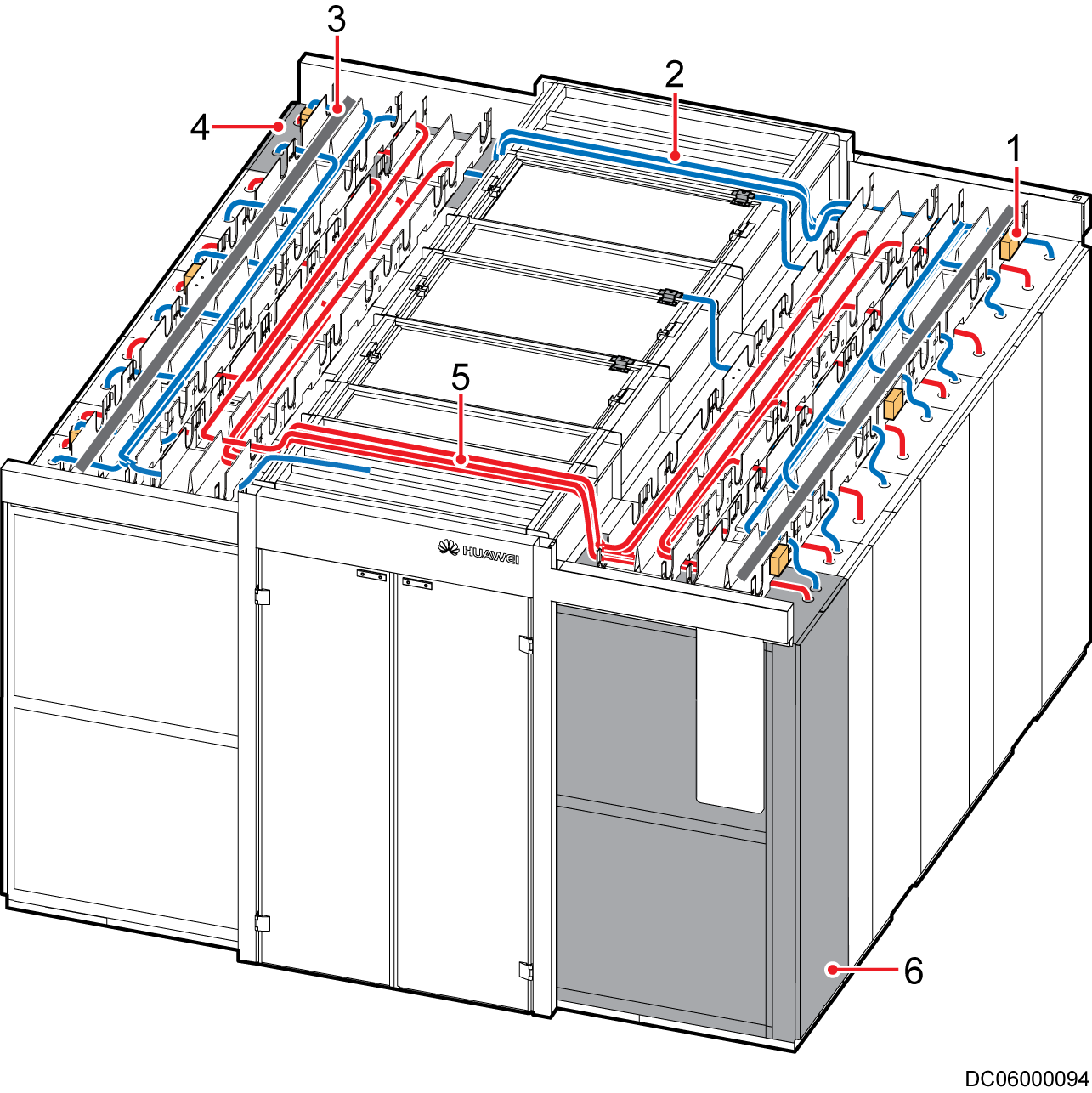

当双排密封通道配置一个配电柜和一个网络柜时,需要将电源线通过配电柜上方的控制天窗走到模块另一端,信号线通过网络柜上方的控制天窗走到模块另一端。




(1)智能ETH插座

(2)信号线

(3)光纤

(4)网络柜

(5)电源线

(6)配电柜

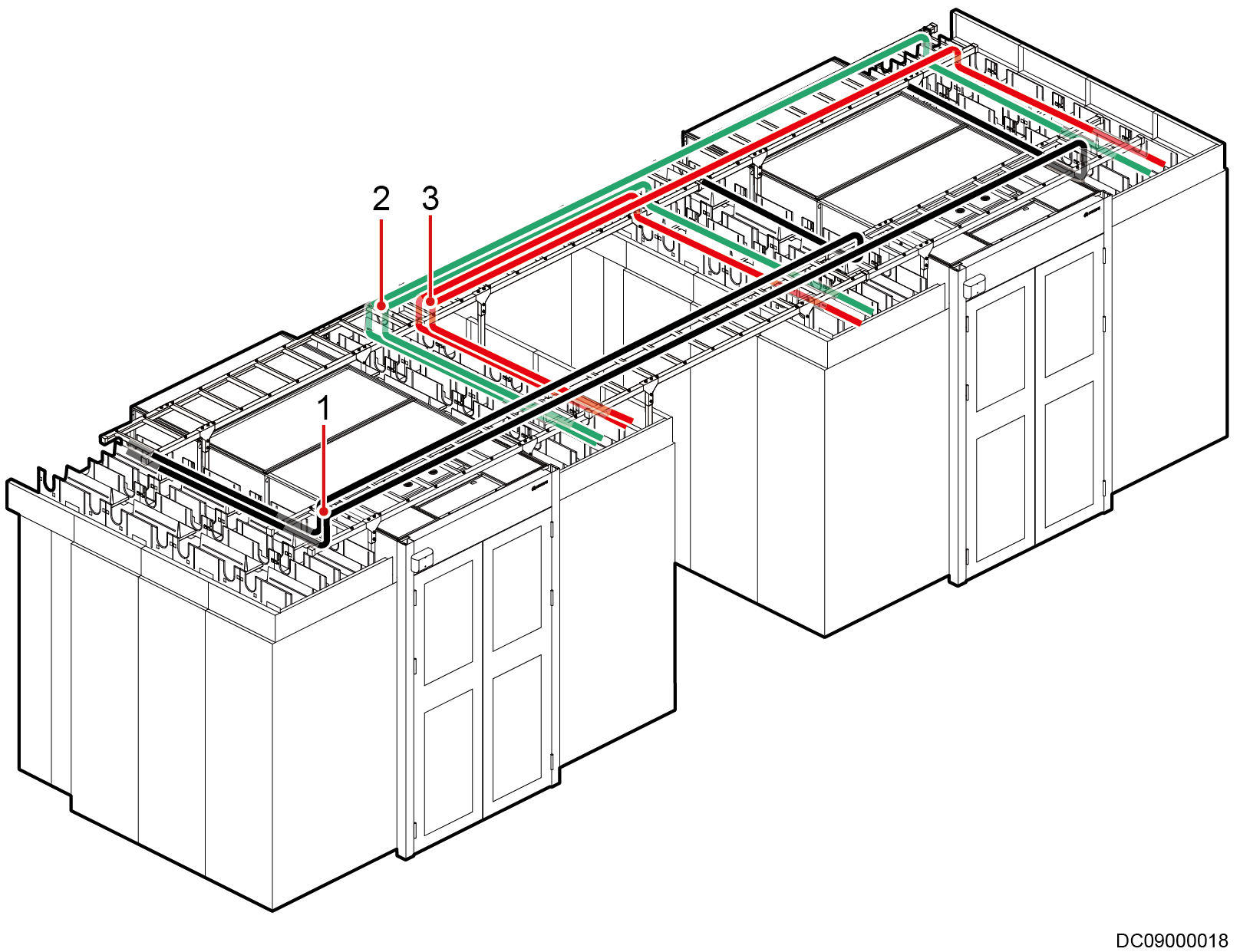

模块间走线




(1)电源线

(2)网线(信号线)

(3)光纤



线缆

l  电源线

l  保护接地线

l  监控线缆

l  消防线缆
